Отладочная плата Штрих-ИМ вер. 1.0.¶
Введение¶
Отладочная плата предназначена для ознакомления с функциями модуля Штрих-ИМ и демонстрации его возможностей. Отладочная плата может использоваться для разработки собственных приложений, отладки различных функций взаимодействия модуля с внешних оборудованием, проверки функционирования периферийных блоков модуля и других действий, сопутствующих процессу разработки.
Отладочная плата поставляется в следующей комплектации:
Сама плата с установленным на ней модулем Штрих-ИМ, выполненным в виде сменного мезониного блока, который имеет разъемное соединение с платой для возможности быстрой замены.

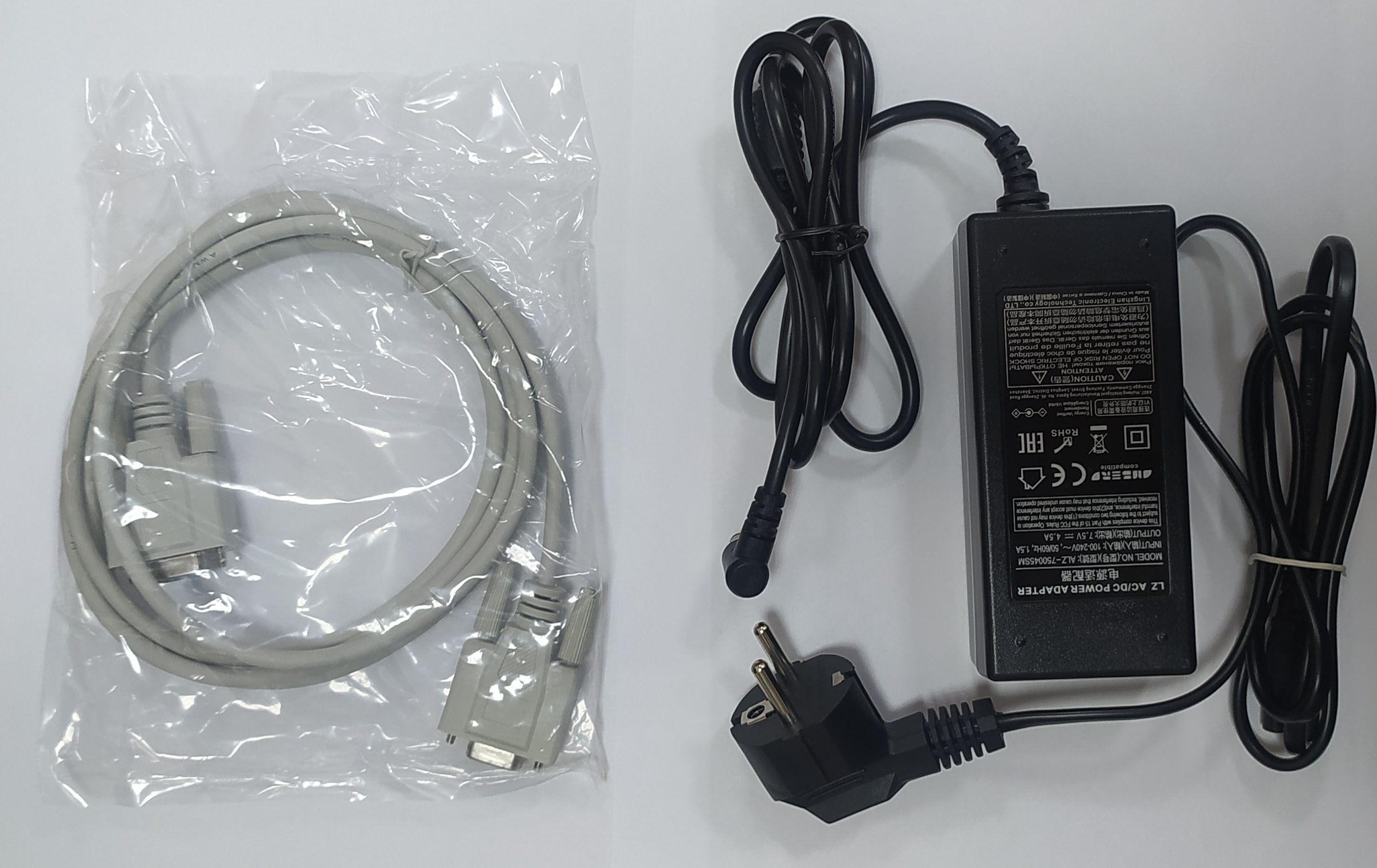

Сетевой источник питания
Интерфейсный кабель для подключения отладочного (Debug) канала консоли к ПК.
Запуск¶

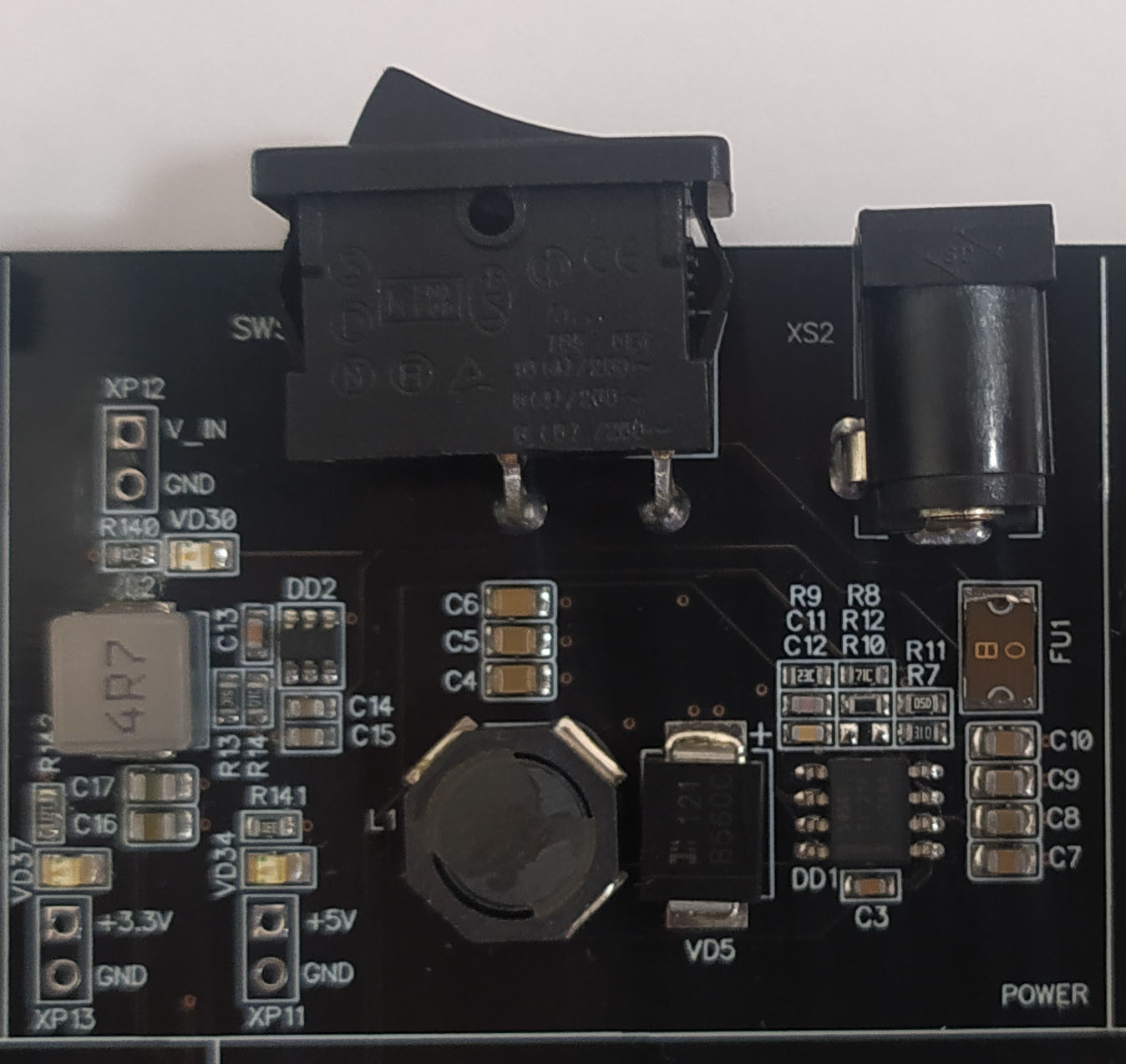

Подключите сетевой источник питания к плате в разъем XS2 и в сеть 220в. Переведите выключатель SW5 в положение ВКЛ.
На плате расположены преобразователи напряжения 5в и 3.3в, необходимые для работы платы. Включение светодиодов VD30, VD34, VD37 указывает на то, что преобразователи работают и выдают соответствующее напряжение. В дальшейшем факт включения светодиодов можно использовать, как индикатор наличия напряжения и отсутствия КЗ по линиям питания.

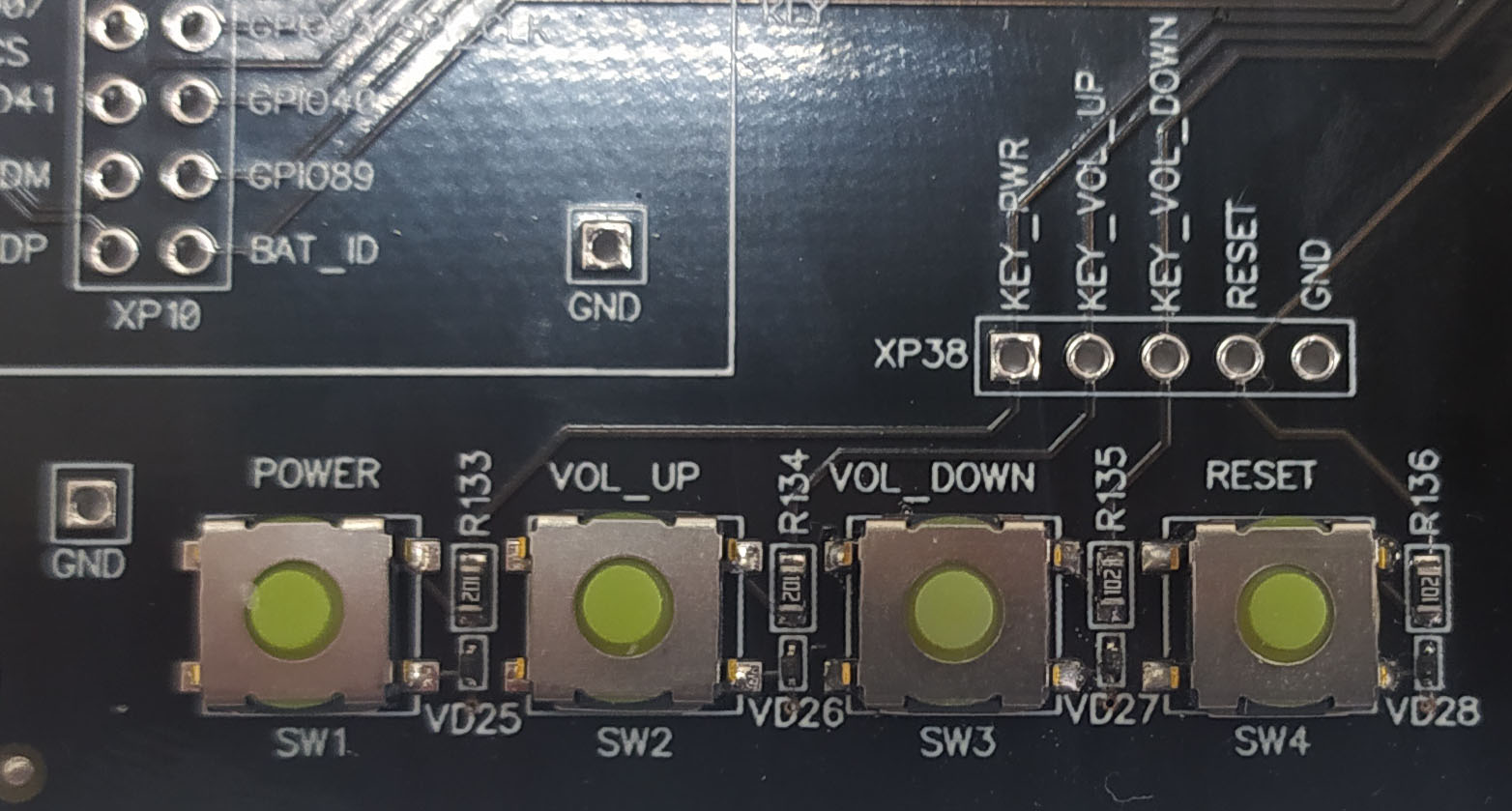

На плате имеются следующие кнопки управления:
POWER - кнопка включения/выключения модуля.
VOL_UP - кнопка увеличения громкости
VOL_DOWN - кнопка уменьшения громкости
RESET - кнопка сброса
Примечание
PMIC модуля по умолчанию настроен так, что сброс модуля выполняется при одновременном длительном удержании кнопок RESET и POWER.
Нажмите и удерживайте кнопку POWER в течении 3 сек. для включения модуля. Отладочная плата включится и на экране будет выведена заставка, после чего произойдет загрузка системы Андроид.
Блоки и интерфейсы отладочной платы¶

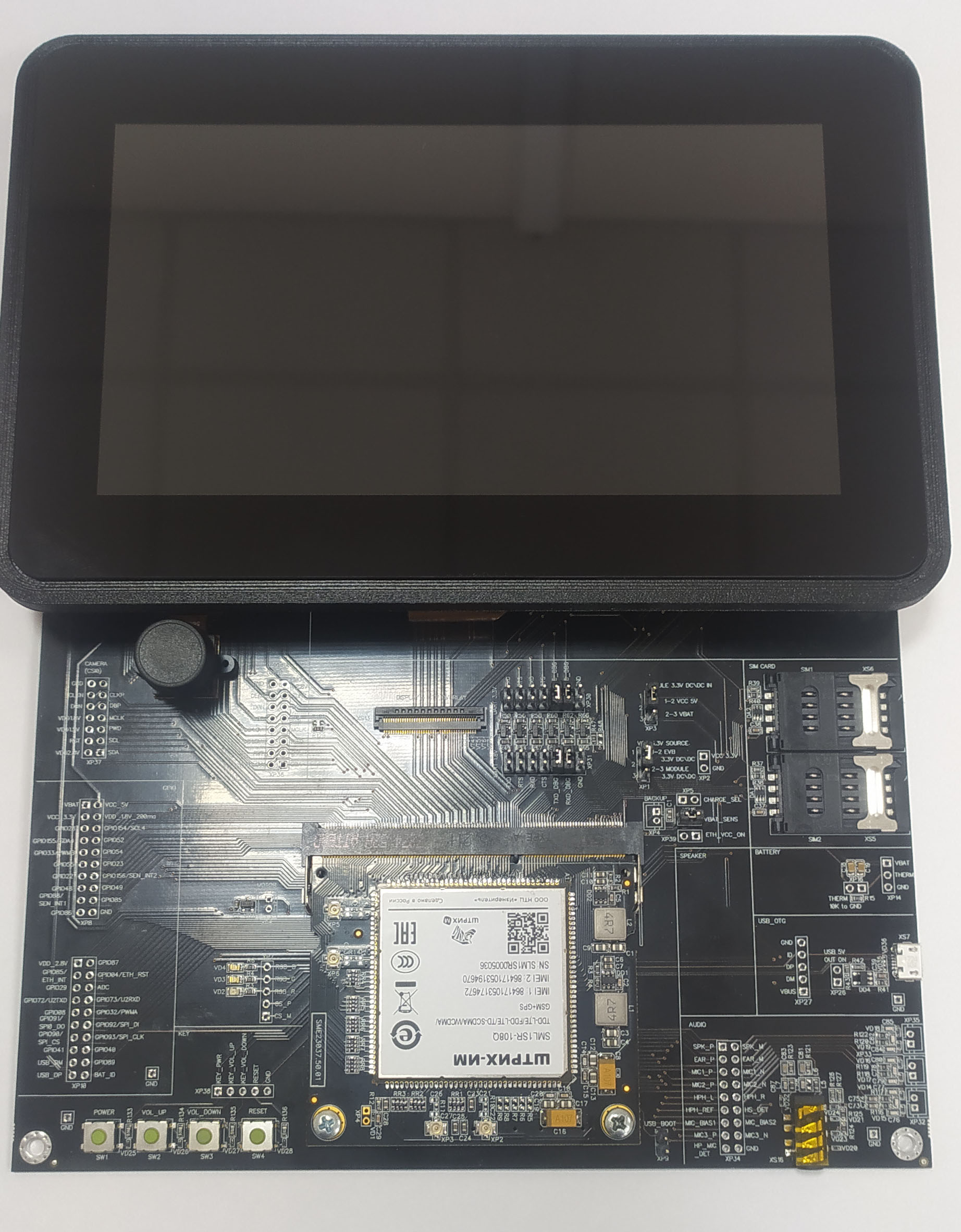

Отладочная плата состоит из нескольких блоков, визуально разделенных на плате прямоугольными участками. Каждый блок отвечает за определенное периферийное устройство, подключаемое к модулю Штрих-ИМ.

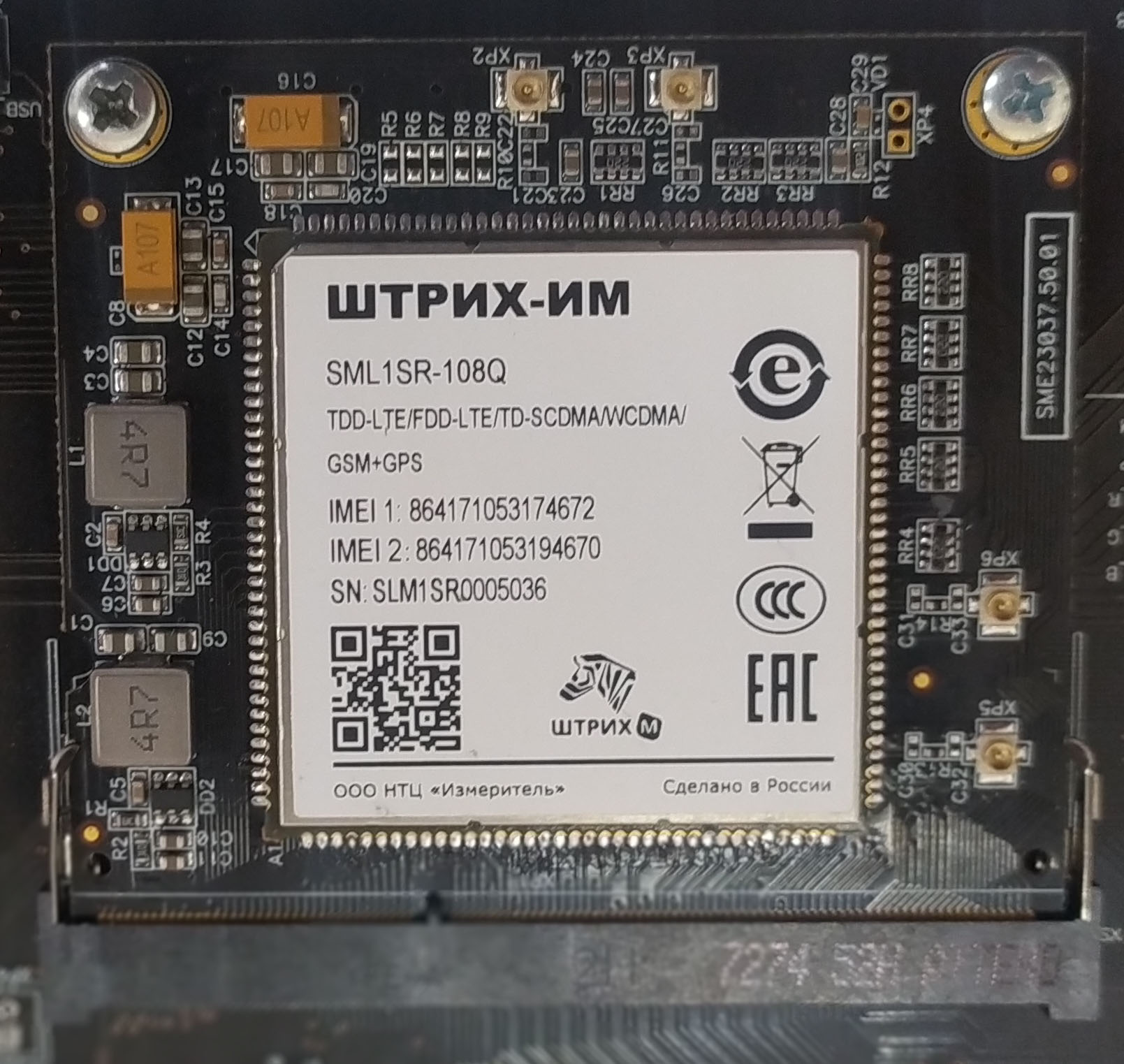

Блок модуля Штрих-ИМ
Центральным блоком отладочной платы является модуль Штрих-ИМ, выполненный в виде сменного блока. Помимо самого модуля, блок содержит необходимые преобразователи напряжения и разъемы для подключения антенн GSM, WiFi, GNSS.

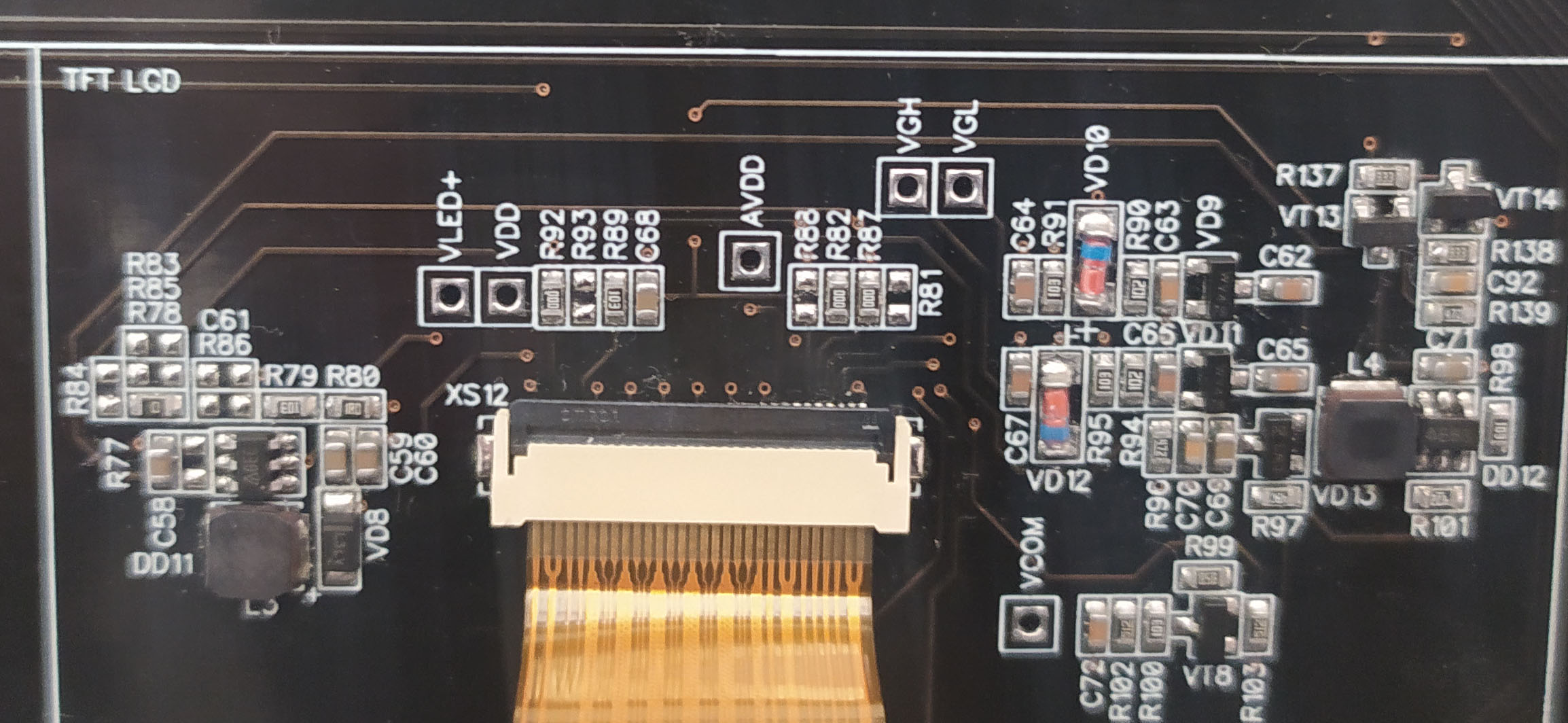

Блок TFT
Одним из важнейших периферийных устройств является TFT дисплей. Дисплей подключается к разъему XS12. Отладочная плата использует 7» TFT дисплей с разрешением 1024x600. Блок TFT содержит тестовые точки для контроля важных напряжений работы дисплея, таких как AVDD, VGH, VGL, VCOM Дисплей подключается к модулю Штрих-ИМ по интерфейсу MIPI DSI с уровнем сигналов 1.8в
Примечание
На плате имеется дополнительные разъем XS13, на который выведены все необходимые сигналы управления дисплем. Данный разъем может быть использован для подключения платы расширения, на которой будет реализованы все электрические цепи, требуемые для подключения дисплея, отличного от дисплея отладочной платы. Такое подключение потребует также внесения изменений в программный код.

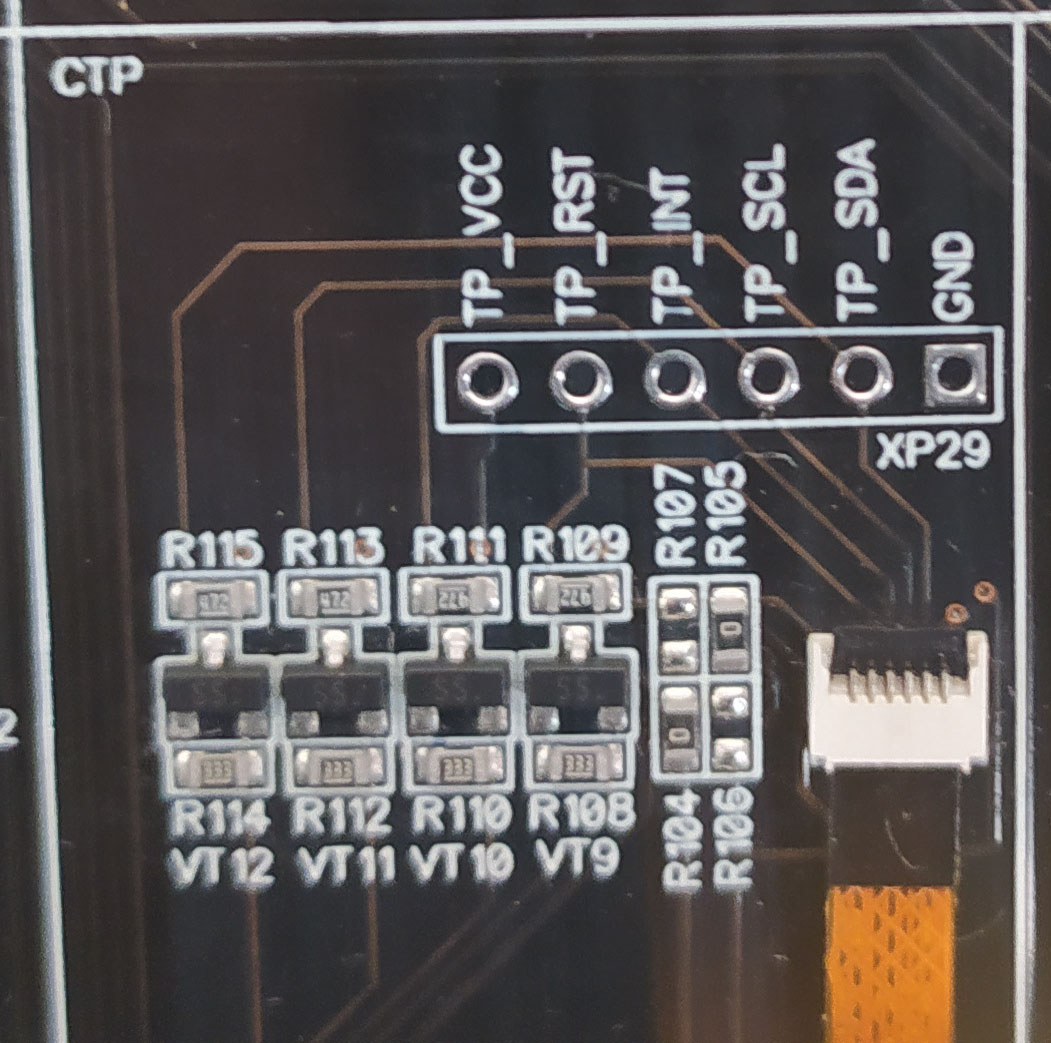

Блок CTP
Блок CTP реализует подключение к модулю Штрих-ИМ емкостной сенсорной панели (сенсорного экрана). Подключение производится по интерфейсу I2C. Уровень сигналов модуля 1.8в. Это следует учитывать при подключении других сенсорных панелей к отладочной плате.

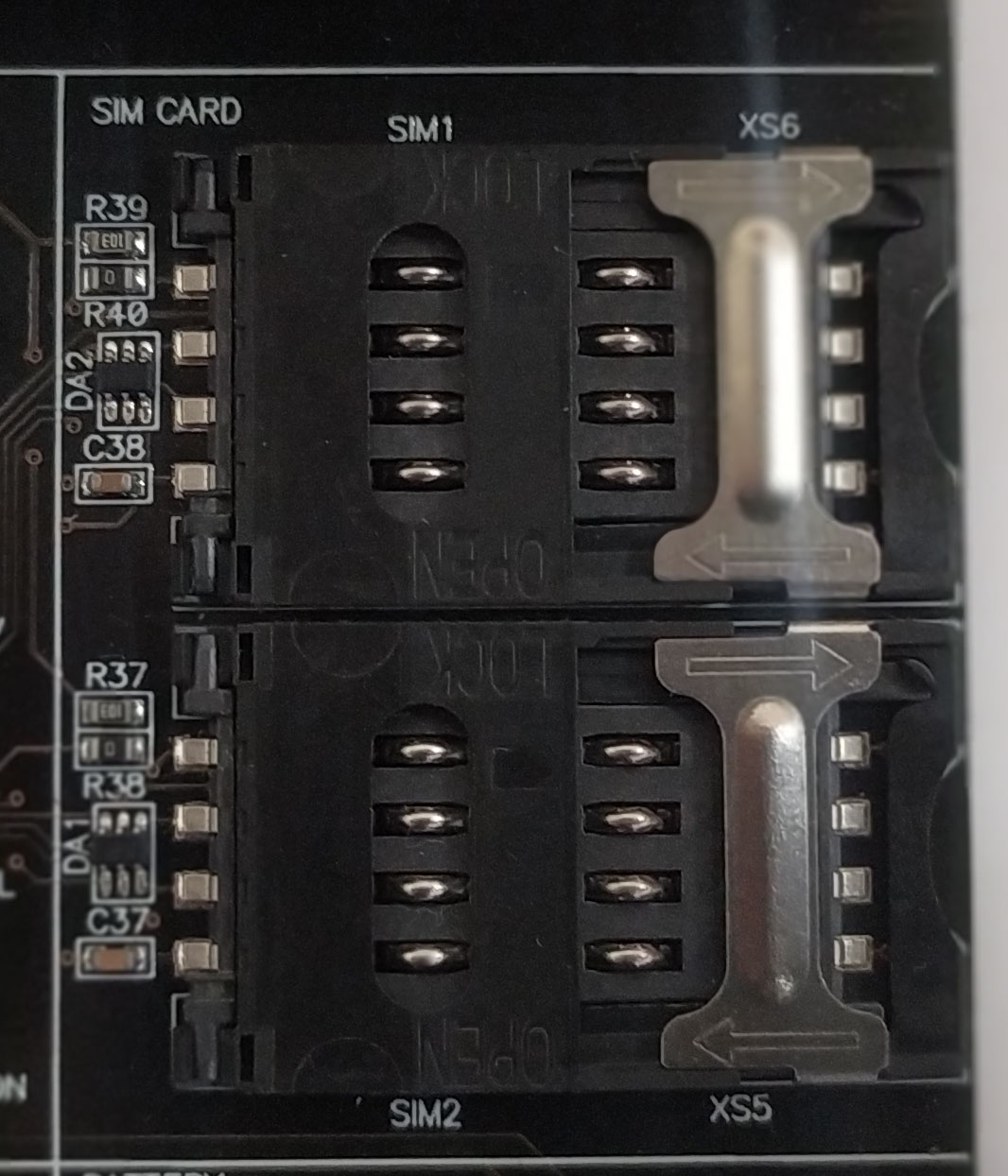

Блок SIM
Модуль Штрих-ИМ поддерживает работу с 2 СИМ картами для связи по мобильной сети.
Примечание
В сборке по умолчанию используется только SIM1, для подключения SIM2, необходимо внесение изменение в программный код.
Примечание
!!! ВНИМАНИЕ !!! Используемые на плате коннекторы SIM карт предполагают замыкание контактов SIM_DET на линию GND для определения наличия карты в коннекторе. Если используемая SIM карта не имеет соответствующих контактов на корпусе, модуль не «увидит» карту. В этом случае необходимо обеспечить замыкание контактов SIM_DET коннектора, любым доступным способом.

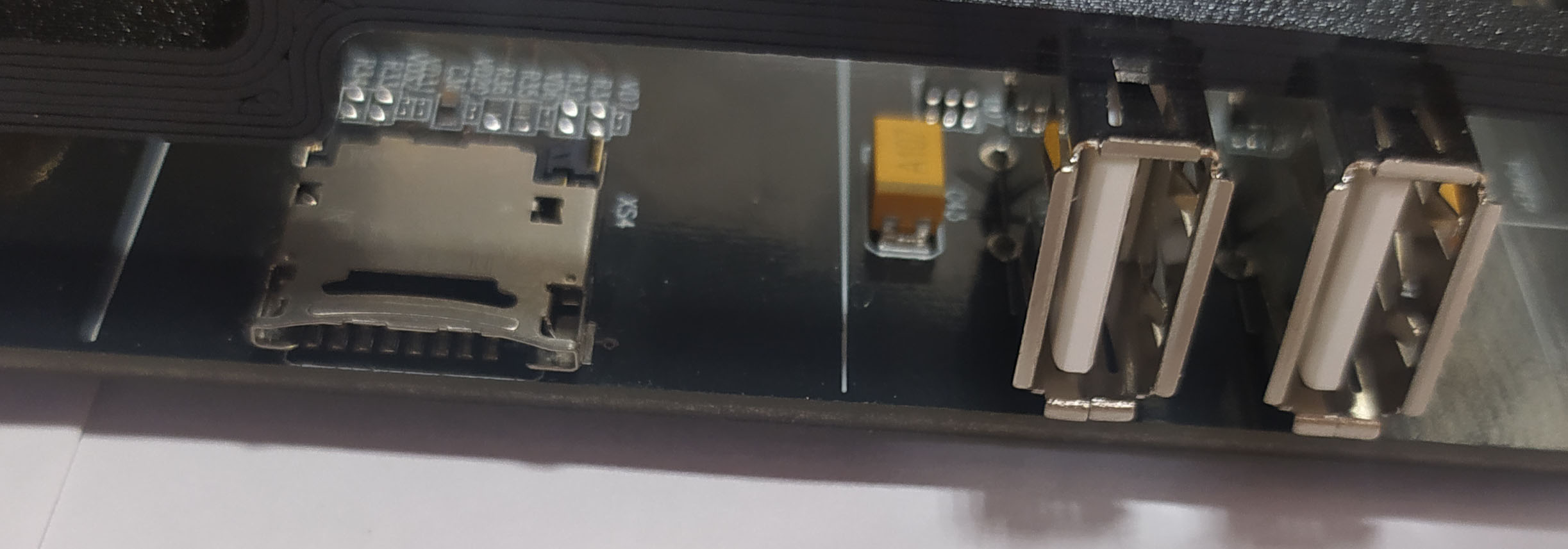

Блок USB и SD
Модуль Штрих-ИМ имеет один интерфейс USB host. На отладочной плате установлена микросхема USB hub, расширяющая число каналов USB. Также модуль имеет интерфейс SD, позволяющий работать с внешними SD картами.

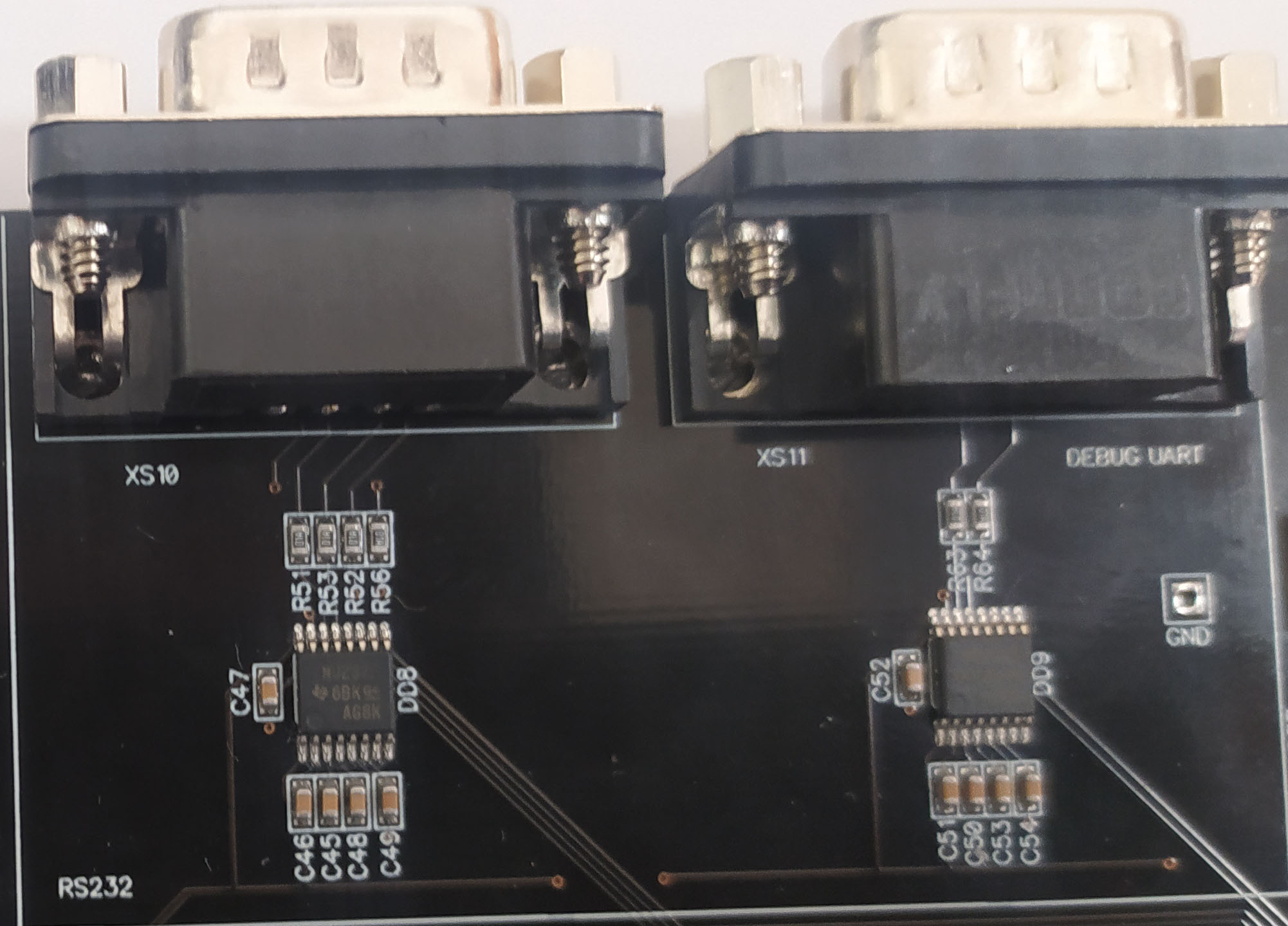

Блок RS232
Модуль имеет 2 порта RS232, выведенные на соответствующие разъемы. Порт Debug UART используется для подключения отладочной консоли с помощью кабеля, входящего в комплект поставки отладочной платы.

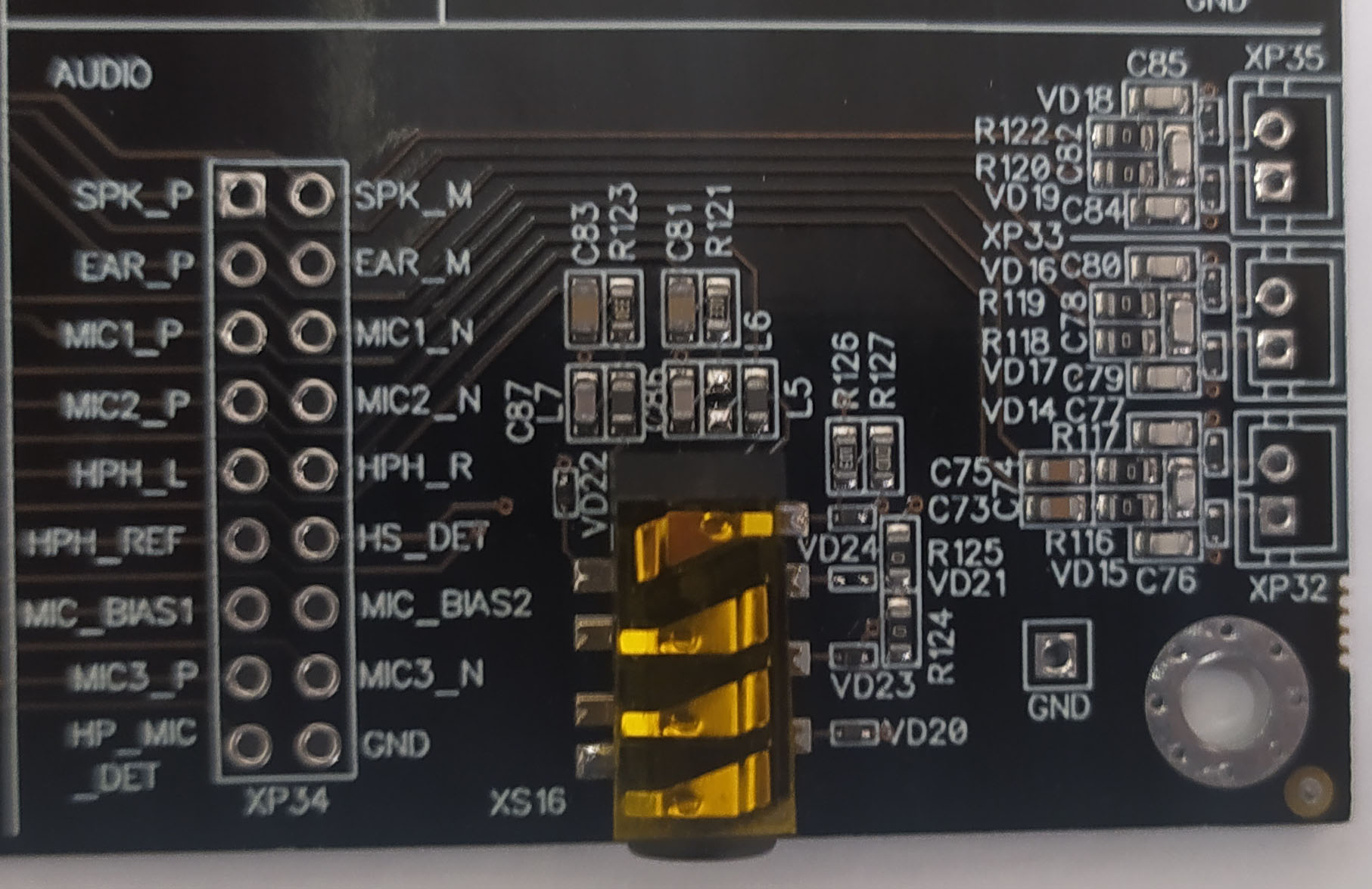

Блок Audio
Блок аудио предназначен для подключения к модулю гарнитуры, динамика, микрофона.

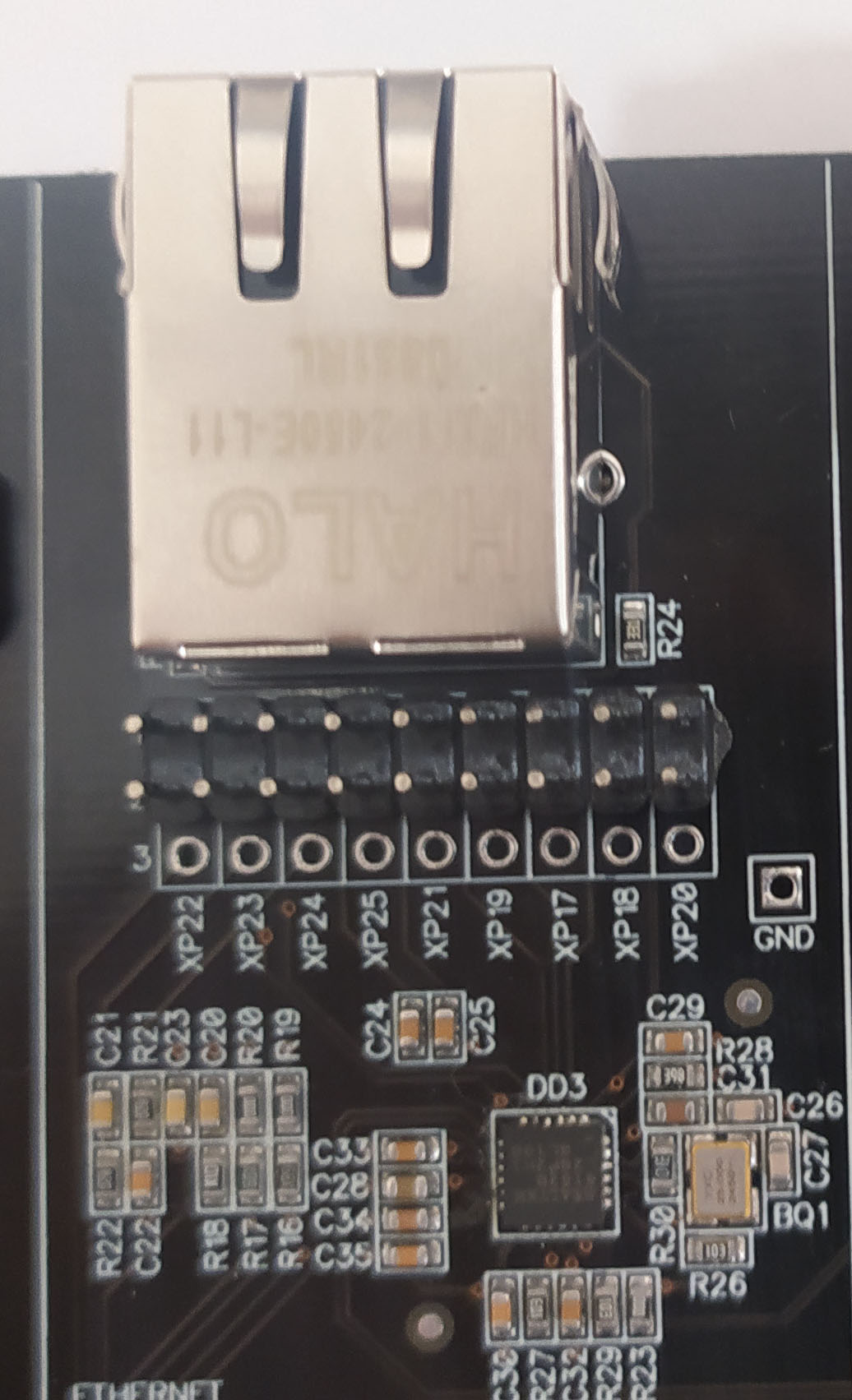

Блок Ethernet
Подключение к локальной сети Ethernet осуществляется с использованием внешней микросхемы USB-Ethernet, подключаемой к модулю по USB интерфейсу.

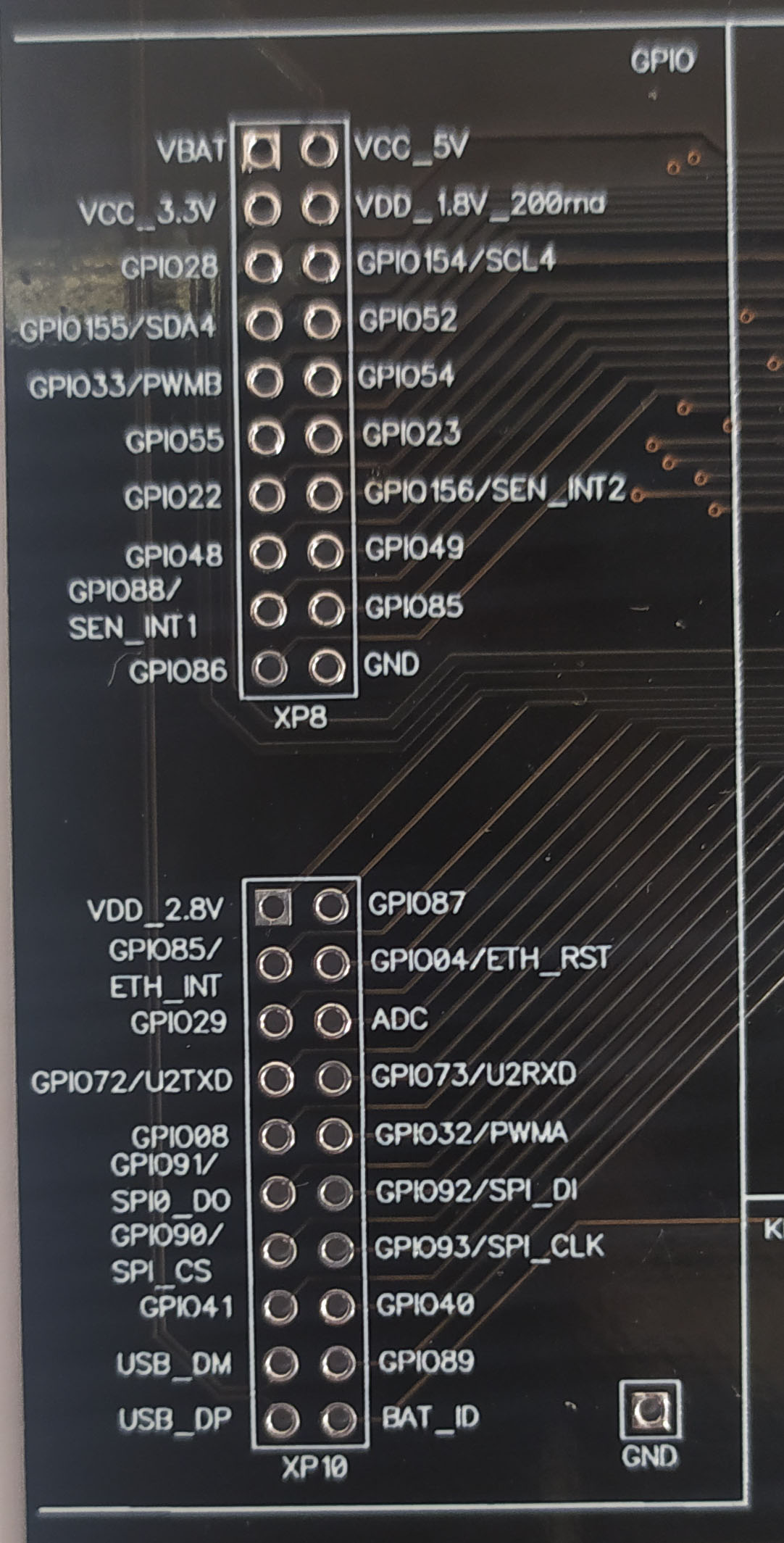

Блок GPIO
Модуль имеет множество портов GPIO для управления внешними устройствами. Доступные каналы GPIO выведены на соответствующие разъемы отладочной платы

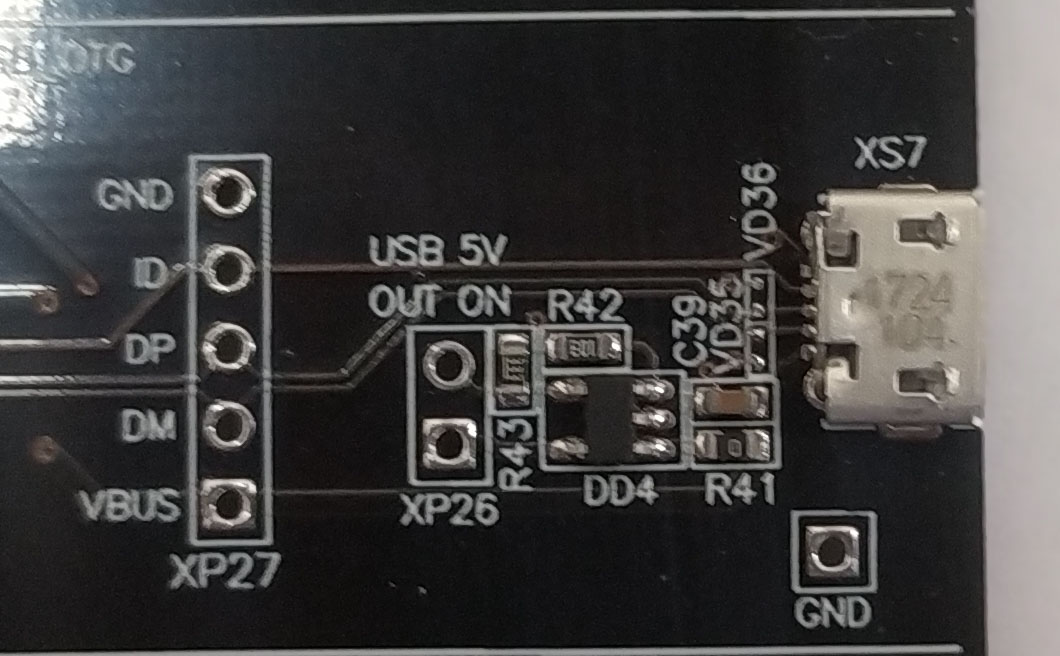

Блок OTG
Модуль имеет интерфейс OTG. В отладочной плате данный интерфейс используется для программирования модуля.

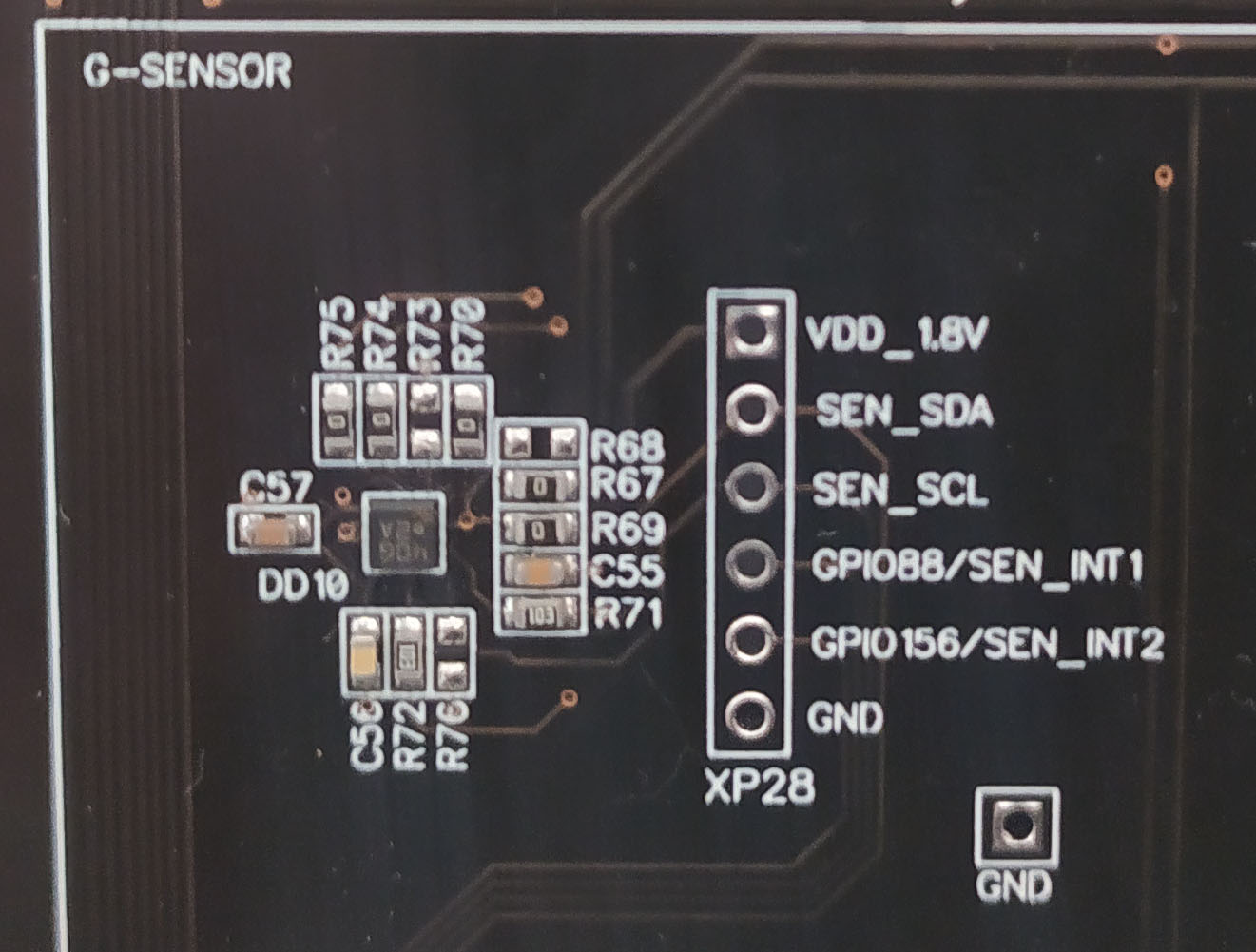

Блок Sensor
К модулю Штрих-ИМ могут быть подключены различные датчики, такие как акселерометры, гироскопы, датчики освещенности, датчики магнитного поля. Обычно подключение таких датчиков производится по интерфейсу I2C. Модуль имеет специальный канал I2C для этих целей. На отладочной плате для демонстрации работы этого канала установлен акселерометр BMA220
